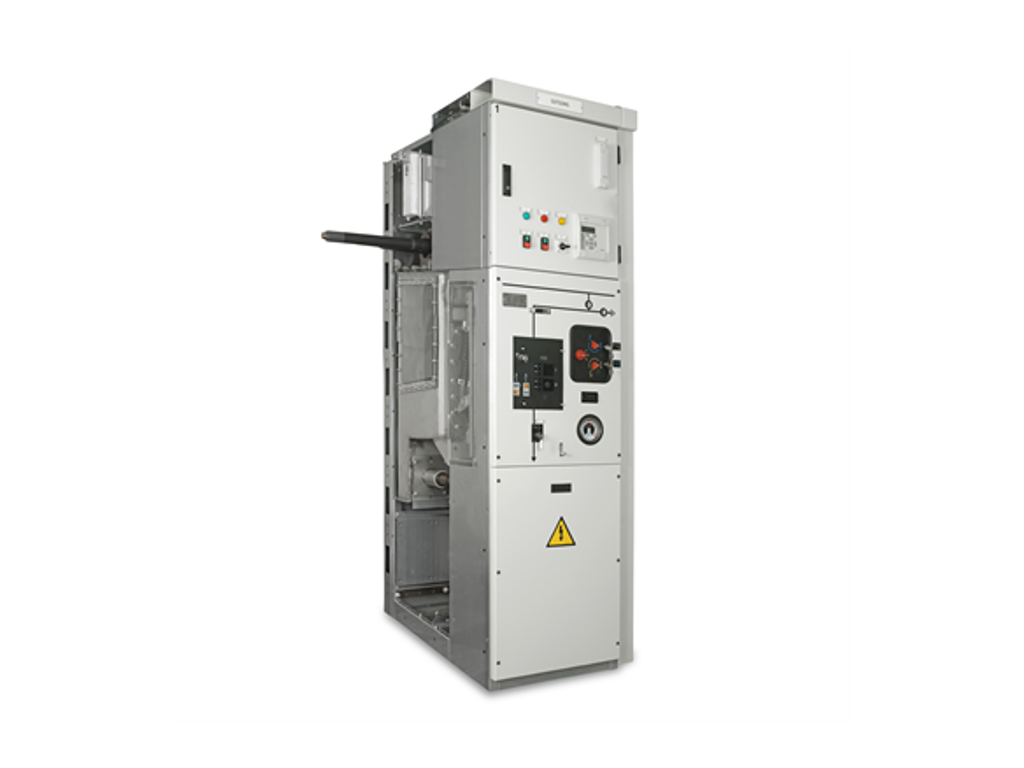

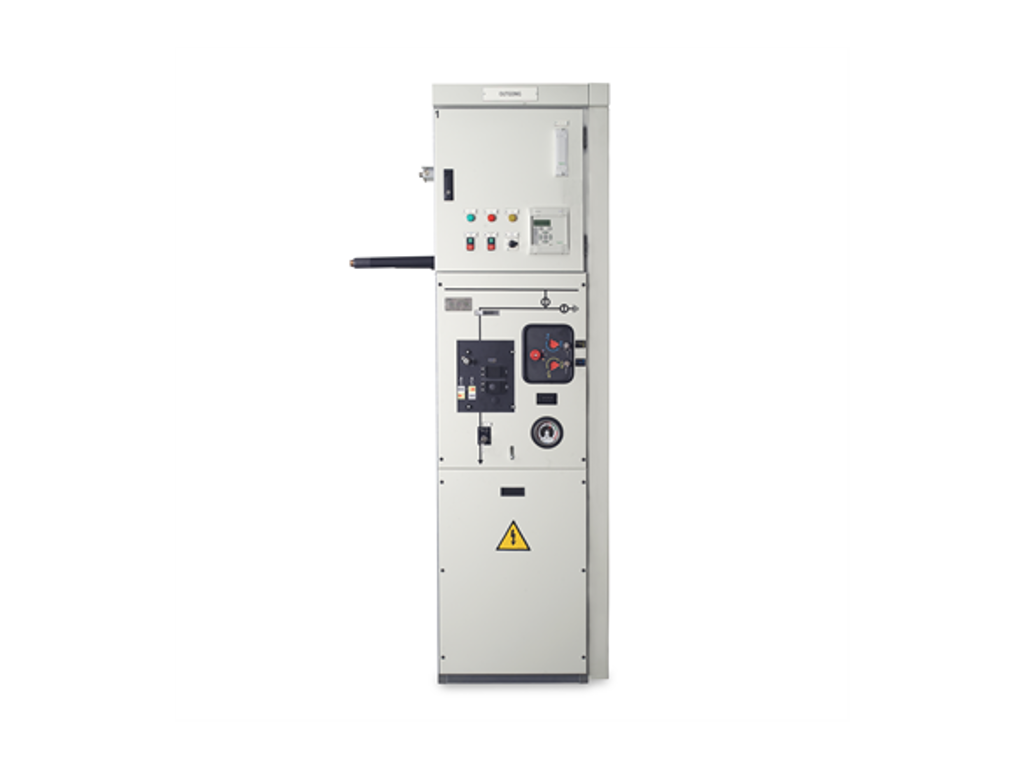

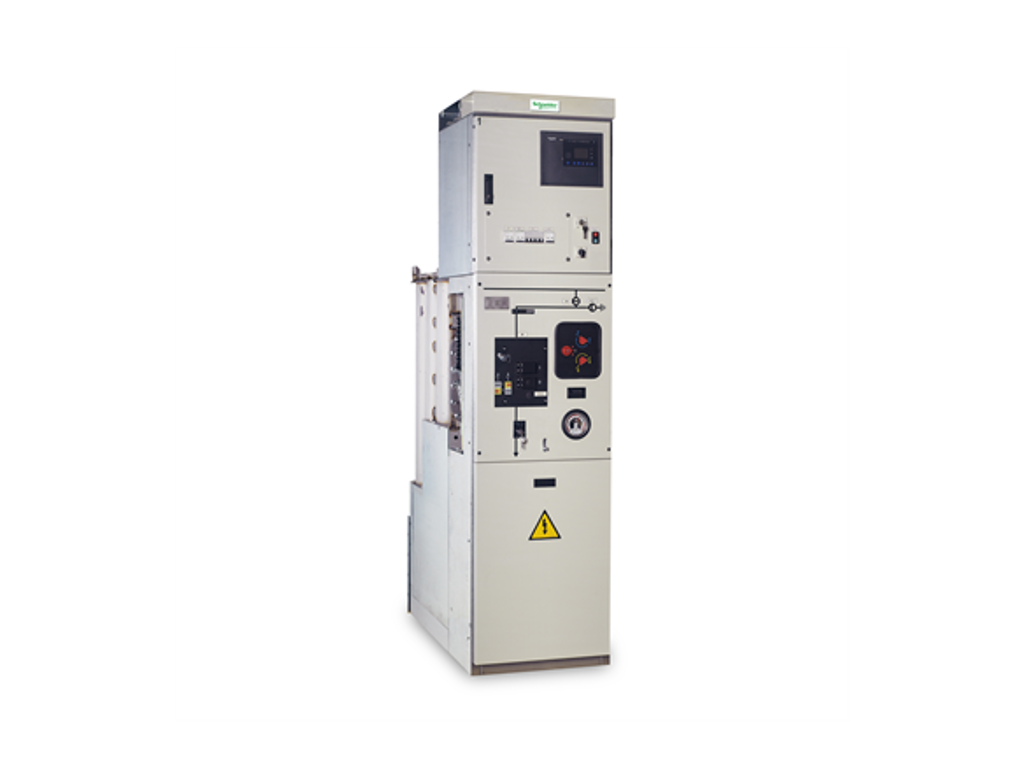

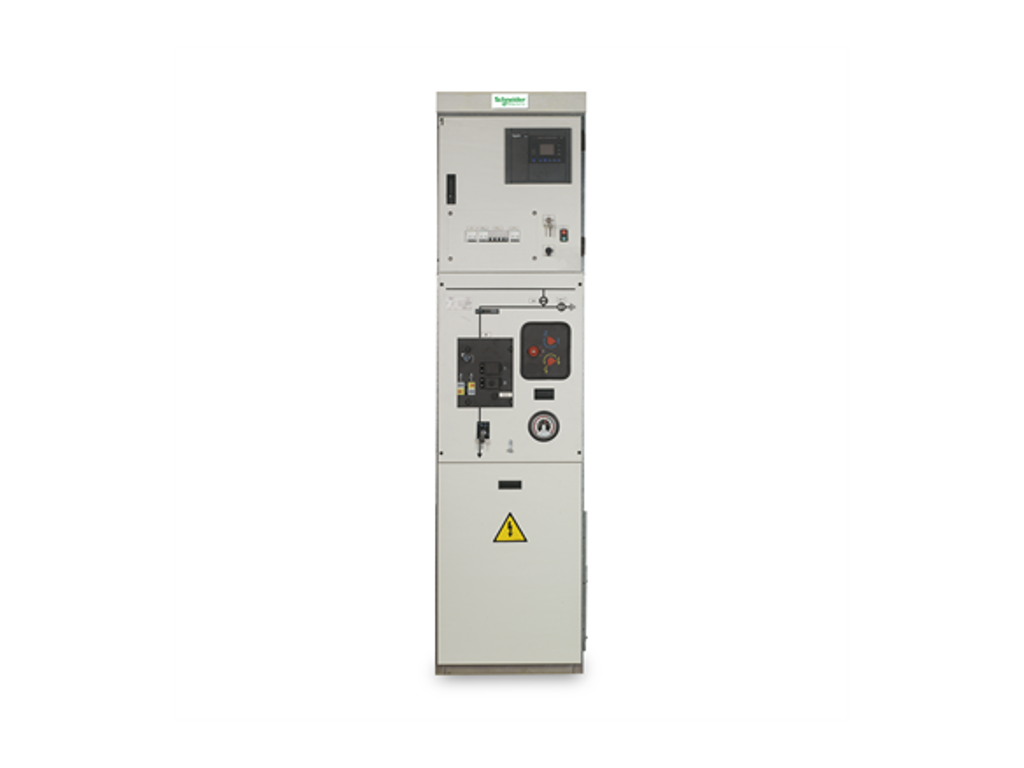

CBGS-0 - 38 kV'a kadar Gaz İzoleli Pano ürün görseli 1 CBGS-0 - 38 kV'a kadar Gaz İzoleli Pano ürün görseli 2 CBGS-0 - 38 kV'a kadar Gaz İzoleli Pano ürün görseli 3 CBGS-0 - 38 kV'a kadar Gaz İzoleli Pano ürün görseli 4 CBGS-0 - 38 kV'a kadar Gaz İzoleli Pano ürün görseli 5 / 5
5 görsel
Schneider Electric Anahtar

CBGS-0 - 38 kV'a kadar Gaz İzoleli Pano

Dahili trafo merkezi için gaz yalıtımlı pano

Mevcut formatlar RFA
Ürün bilgilerini incele
Dosyalar
3
İndirmeler
19
Son güncelleme
02.02.2023

Ürün genel bakışı

Ürün Açıklaması

Dahili trafo merkezi için gaz yalıtımlı pano

Proje dokümantasyonu

Şartname

Technology: Gas Insulated Switchgear with SF6 or Vacuum Circuit Breaker

Standard: IEC, ANSI

Certifications: ENA, UL Listed

Rated voltage: up to 36 /38kV

Busbar system: single

Rated current busbar: up to 2000A

Rated current incoming/outgoing: up to 2000A

Rated short time withstand current: up to 31.5kA/3s

nternal Arc Classification: AFL/AFLR: 31.5kA/1s

Yapılandırılmış ürün verisi

Teknik Özellikler

Tasarım, modelleme ve şartname süreçlerinde kullanabileceğiniz temel ürün özellikleri.

11 özellik

Ürün kimliği

Ürün referansı
CBGS-0
Kategori
Anahtar
Nesne Türü
Montaj (Çoklu Nesne)
Ana Malzeme
Metal
Üretim ülkesi
Spain
Tasarım ülkesi
France
Son güncelleme
02.02.2023

Ölçüler ve malzeme

Yardımcı Malzeme
Metal
Genişlik
600 - 1300 mm
Yükseklik
2350 mm
Derinlik
1250 - 1400 mm
