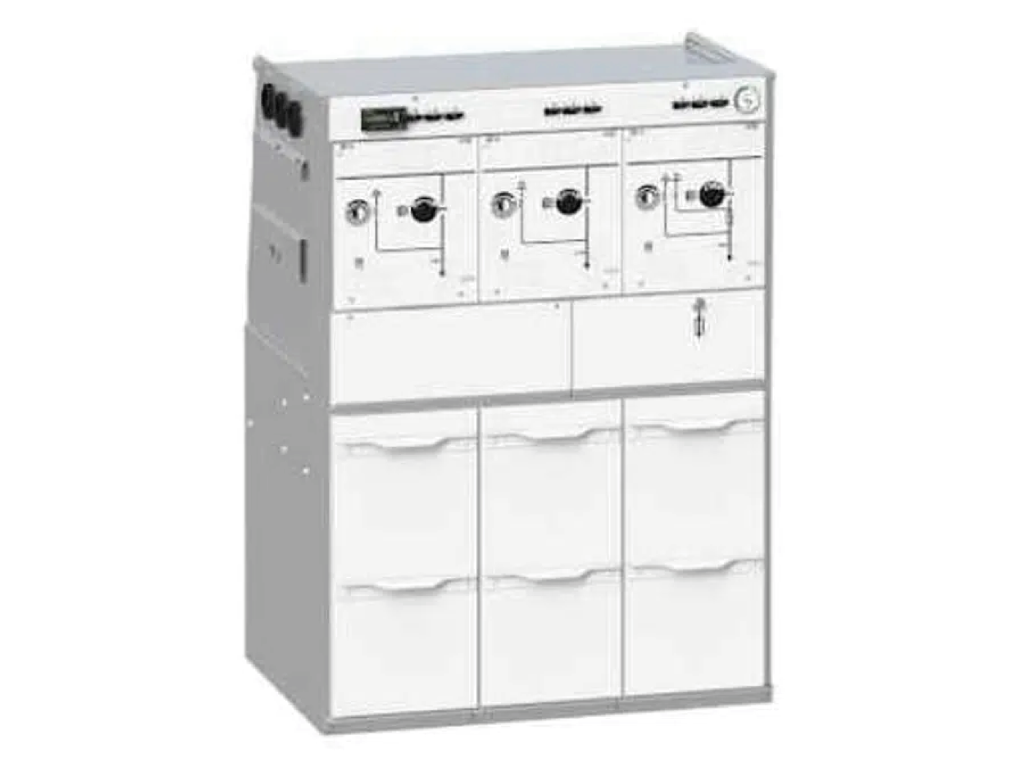

FBX - 24 kV Gaz Yalıtımlı Halka Ana Ünite

FBX, ikincil dağıtım ağları için tamamen SF6 yalıtımlı bir panodur. Kompakt versiyonunda (FBX-C), Halka Ana Ünite görevi görür, tek bir tankta beş adede kadar farklı işlevi içerir ve bir trafo merkezine veya rüzgar kulesi direğine kolayca entegre edilebilir. Genişletilebilir versiyonunda (FBX-E), endüstriyel uygulamalara uygun, tamamen modüler bir pano haline gelir.

•Geliştirilmiş personel güvenliği: IEC 62271-200 ile uyumlu iç ark dayanımı

• İkincil dağıtım şebekesi için SF6 yalıtımlı şalt sistemi

• SF6 yük ayırıcı

• Sigorta kombinasyonu veya vakumlu devre kesici ile koruma

• İki versiyon: FBX-C (Kompakt), FBX-E (Genişletilebilir)

• IEC 62271-200 ile uyumlu

• Anma Gerilimi: 12 / 17,5 / 24 kV

• Bara Anma Akımı: 630 A

• Fider Anma Akımı: 630 A

• Anma Kısa Süreli Dayanım Akımı : 21 kA 3s'ye kadar (12 kV için 25 kA 1s'ye kadar)

• İç Ark Muhafazası: 25 kA 1s'ye kadar

• Boyutlar G x Y x D mm cinsinden: 2 yük ayırıcı + devre kesici veya sigorta koruma fonksiyonları:

• 1000x1380x750

• Çevresel yaklaşım

- kullanım ömrü sonunda gaz geri kazanımı mümkün

- ISO 14001 onaylı üretim yeri.
