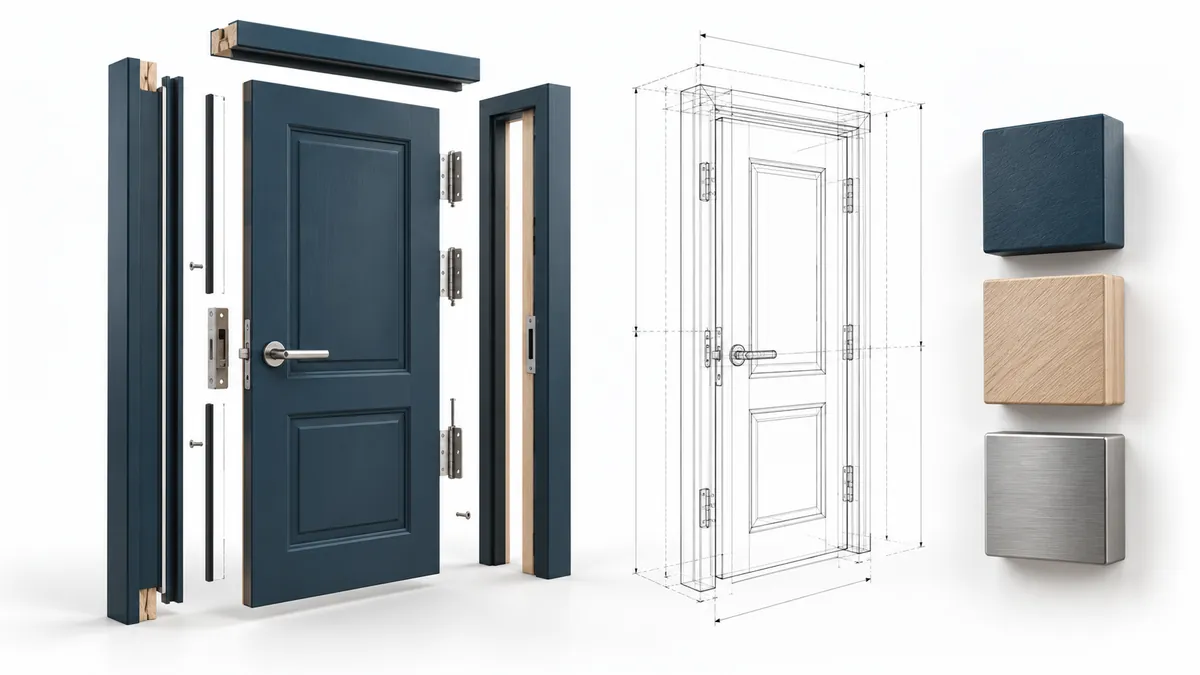

Bir kapıyı projeye yerleştirmek birkaç tıklama sürer. O kapının doğru ürün olup olmadığına karar vermek ise çoğu zaman çizimi okumayı, ölçünün neyi anlattığını çözmeyi ve dosyada bulunmayan bilgiyi fark etmeyi gerektirir. İndirme sayfasındaki görsel bu işin yalnızca küçük bir bölümüdür. Kasa profili çok iyi modellenmiş bir nesne, kapı çizelgesine aktarmanız gereken ürün kodunu taşımıyor olabilir.
Seçim yaparken dosyaya tek başına bakmak yerine önünüzdeki tasarım kararından başlamak daha verimlidir. Şu anda koridor yerleşimini mi çözüyorsunuz, uygulama çizimini mi hazırlıyorsunuz, yoksa satın alma öncesinde üretici seçeneklerini mi karşılaştırıyorsunuz? Aynı nesne bu işlerden birinde yeterli, diğerinde eksik kalabilir. Eksikliğin nerede olduğunu bilmek, bütün dosyayı baştan incelemekten daha yararlıdır.
Aynı genişlik, farklı kapılar
Bir ofis projesinde iki toplantı odası için kapı seçildiğini düşünelim. Katalogdaki iki adayın da adında 900 mm geçiyor; görselleri de benzer. İlk dosyada genişlik kapı kanadını, ikinci dosyanın teknik çiziminde ise başka bir referans aralığını tarif ediyor olabilir. Adlar aynı görünse de modelde karşılaştırılması gereken iki ayrı ölçü vardır.
Teknik çizimi açıp ölçü çizgisinin uçlarına bakın. Kanadın kenarları mı, kasanın dış yüzleri mi, yoksa duvarda bırakılan açıklık mı ölçülmüş? Sonra modelde aynı iki noktayı bulun. Değerleri karşılaştırmadan önce bu tanımı çözmezseniz dosyayı doğru ölçeğe getirdiğinizi düşünürken yanlış boyutu esas alabilirsiniz. Net geçiş açıklığını ürün adından çıkarmak da aynı nedenle sağlıklı değildir.
Bu ayrımı proje çizelgesine taşıyın. “Genişlik” adlı tek alanın ne anlama geldiğini ekip biliyorsa sorun yoktur. Fakat üreticiden gelen bilgi farklı bir tanıma dayanıyorsa, ortak birim kullanmak tek başına yeterli olmaz. Milimetreyle yazılmış iki değer aynı şeyi ölçmeyebilir. Kaynağı belli olan değeri koruyun; gerekiyorsa proje alanını ayrı adlandırın ve aradaki ilişkiyi açıklayın.
Kapının açılış yönü de benzer bir dikkat ister. Modeli planda çevirince istenen görünümü elde etmiş olabilirsiniz, ancak teknik belgedeki ürün çeşidiyle aynı kapıyı temsil edip etmediğini ayrıca okuyun. Özellikle alternatifleri karşılaştırırken ölçü, yön ve referans kodunu birlikte takip etmek, görsel olarak benzer iki ürünü yanlışlıkla tek ürün saymanızı önler.
Yerleşim kararıyla ürün kararını ayırmak
Konsept aşamasında bir toplantı odasının kaç kişi alacağını araştırıyorsanız koltuğun dış ölçüsü, masayla ilişkisi ve dolaşım alanı önceliklidir. Bu çalışma için belirli bir döşeme rengini veya tedarik edilecek ürün kodunu kesinleştirmeniz gerekmeyebilir. Buna karşılık, üretici seçimi tamamlandıktan sonra aynı genel nesneyi ürünün bütün teknik özelliklerini taşıyormuş gibi kullanmak yanıltıcı olur.
Burada pratik çözüm, her dosyaya daha fazla bilgi eklemek değildir. Önce modelde hangi kararın temsil edildiğini açık tutmaktır. Yerleşim için kullanılan bir nesneye kesin üretici kodu yazılmamış olması bazen bilinçli bir tercihtir. Kodun henüz seçilmediği durumla kodun unutulduğu durumu ayırın. İkisi boş hücre olarak görünse de yapılacak iş farklıdır.
Uygulama aşamasında ise ihtiyaç listesi genişler. Duvarla birleşim, montaj için bırakılacak yer, gerekli bağlantılar ve ilgili teknik belge seçimde etkili olabilir. Bir ekipmanın görünen gövdesi ayrıntılı modellenmişken bakım kapağının açılacağı alan gösterilmemiş olabilir. Bu alan projede önemliyse üretici verisinden ayrıca okunmalıdır; geometriye bakarak yeterli boşluk bulunduğu sonucuna varılmaz.
| Verilecek karar | Önce aranacak bilgi | Henüz belirleyici olmayabilir |
|---|---|---|
| Oda yerleşimi | Dış ölçüler ve kullanım alanı | Son kaplama kodu |
| Uygulama detayı | Birleşim, açıklık ve montaj bilgisi | Sunum için ince yüzey ayrıntısı |
| Ürün çizelgesi | Doğru referans ve varyant | Görünmeyen küçük parçalar |
| Disiplin koordinasyonu | Konum, bağlantı ve gerekli boşluk | Fotoğrafa yakın malzeme görünümü |
Tablodaki ayrım sabit bir teslim standardı değildir; önceliği görünür kılmak içindir. Örneğin kaplama seçimi bir iç mekân kararının merkezindeyse malzeme kodu ilk sıraya çıkar. Projenin amacı değiştiğinde nesneden beklediğiniz bilgi de değişir. Bu yüzden önceki aşamada kullanılan dosyayı sonraki aşamaya geçirirken yeni ihtiyaca yeniden bakmak gerekir.
İndirme sayfasındaki hangi bilgiler işe yarar?
Üretici adı, ürün ailesi, model kodu ve dosya revizyonu birlikte okunduğunda dosyanın kimliği anlaşılır. Bunlardan biri eksikse ürün sayfası ile teknik belge arasında bağ kurmak zorlaşır. Bir görselin altında birden fazla varyant sunuluyorsa indirilen dosyada hangilerinin bulunduğunu öğrenin. Dosya adının katalogdaki bütün ürünleri kapsadığını varsaymayın.
Teknik belgenin tarihi de önemlidir, fakat en yeni tarih tek başına doğru eşleşmeyi göstermez. Belge başka bir ürün çeşidine ait olabilir. Ürün kodunu ve ölçü tablosunu karşılaştırarak dosya ile belgenin aynı nesneyi anlattığından emin olun. Belirsiz bir durumda üreticiye “bu dosya güncel mi?” yerine hangi varyantı ve hangi ölçüyü sorduğunuzu yazmak daha anlaşılır bir cevap getirir.
Yerel tedarik ayrı bir konudur. Türkiye'de kullanılacak bir ürünün katalogda bulunması, projenizin gerektirdiği varyantın burada temin edilebildiğini göstermeyebilir. Model seçimini kesin ürün seçimine dönüştürmeden önce üreticiyle bu noktayı konuşun. BIMNESNE'deki firma onayını da bütün proje şartlarını doğrulayan teknik uygunluk belgesi olarak yorumlamayın.
Dosya uzantısından önce çalışma biçimini seçin
Revit'te düzenleme yapacaksanız nesnenin family yapısı önem kazanır. Family, ortak davranış ve parametrelere sahip elemanların ailesidir; tip onun bir çeşidini, örnek ise projeye yerleştirilmiş tek elemanı anlatır. Aynı kapı tipinin farklı odalardaki örneklerini düşünebilirsiniz. Autodesk'in family açıklaması bu ayrımı yazılımdaki yapısıyla ele alır.
Dosyanın yerleşim biçimi de seçimin parçasıdır. Duvara bağlı bir elemanı değerlendirmek için uygun bir duvarla deneme yapmak gerekir. Host sözcüğü burada nesnenin bağlandığı duvar veya yüzey gibi bağlamı ifade eder; yapısal taşıyıcı anlamıyla sınırlı değildir. Nesneyi başka bağlamda kullanmak istiyorsanız, bunun mevcut dosyayı değiştirerek çözülebilecek küçük bir konu mu, farklı bir içerik ihtiyacı mı olduğunu baştan ayırın.
Sürüm uyuşmazlığını ise dosyayı geliştirdikten sonra öğrenmek gereksiz iş çıkarır. Autodesk, yeni sürümde oluşturulan Revit family dosyalarının eski sürümde doğrudan açılamadığını belirtir. Projedeki sürümü indirme sayfasındaki bilgiyle karşılaştırın. Dönüştürülmüş bir dosyanın aynı düzenleme davranışını koruduğunu ancak kullanacağınız işlemleri deneyerek anlayabilirsiniz.
Koordinasyon veya bilgi paylaşımı için IFC isteniyorsa konu yalnızca bir family dosyası edinmekten farklıdır. buildingSMART'ın tanımladığı IFC, yapı bilgisini paylaşmaya yönelik açık bir şemadır. Hangi özelliklerin alıcı uygulamaya ulaşması gerektiğini konuşmadan yalnız uzantıyı seçmek yeterli olmaz. Dosya biçimleri arasındaki bu ayrım Revit family ve IFC yazısında daha ayrıntılı ele alınıyor.
Adayı küçük bir proje parçasında deneyin
İlk denemede bütün projeyi açmanız gerekmez. Kullanacağınız sürüm ve benzer görünüm ayarlarıyla hazırlanmış küçük bir dosya, önemli farkları daha kolay görmenizi sağlar. Kapı için bir duvar, iki yerleşim, bir kesit ve basit çizelge çoğu ilk soruyu görünür hale getirir. Asıl projeye özgü bir koşul varsa onu bu küçük parçaya ekleyin.
- Önce tek örneği yerleştirin. Yerleşim noktası, yön ve seviye beklentinize uyuyor mu, teknik belgedeki ölçü modelde aynı yere mi karşılık geliyor, bunlara bakın.
- Sunulan farklı tipleri deneyin. En küçük ve en büyük varyant yalnız boyutu değiştirmeyebilir; bir parça veya açıklık beklenmedik biçimde hareket ediyorsa nedenini araştırın.
- Aynı tipten ikinci örneği ekleyip ürün kodunu çizelgede görün. Tek nesnede fark edilmeyen ortak değerleri ve karışmış ürün referanslarını burada ayırt etmek daha kolaydır.
- Plan ve kesiti son kez okuyun. Üç boyutlu görünüm doğruyken çizimde gerekli bir çizgi veya bilgi eksikse bu dosya, amaçladığınız çıktı için henüz tamamlanmış değildir.
Bütün alanları doldurmak mümkün değilse kararın sınırını netleştirin. “Yerleşimde kullanılabilir, ürün referansı henüz doğrulanmadı” ifadesi ekibe ne yapabileceğini söyler. Yalnız “koşullu kabul” yazmak ise hangi koşulun beklendiğini açıkta bırakır. Ürün kodunu teknik belgeden doğrulamakla ailedeki bir ölçü ilişkisini düzeltmek farklı işlerdir; soruyu doğru kişiye yönlendirin.
Seçtiğiniz nesnenin dosyasını, kaynak bağlantısını ve kullandığınız belgeyi birlikte tutun. Daha sonra bir revizyon geldiğinde bütün seçimi baştan tartışmak yerine değişen ölçüye veya bilgiye dönersiniz. BIMNESNE kataloğunda adayları karşılaştırırken bu ilişkiyi kurabilir, seçimi yaptıktan sonra projeye yerleştirme denemesini genişletebilirsiniz. Üretici tarafında dosya hazırlıyorsanız, kullanıcıların aynı sorulara cevap bulabilmesi için yayın hazırlığında ürün, dosya ve belgeyi birlikte ele alın.
